LGSK-ZT02F型 數控銑床拆裝裝調維修實訓系統
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、產品概述
LGSK-ZT02F型 數控銑床拆裝裝調維修實訓系統是專門為職業院校、技工學校、職業教育培訓機構研制的數控車床裝調維修技能實訓考核設備，根據機電類行業中數控機床維修技術的特點，并結合數控機床裝調維修工的技能鑒定要求，對數控機床電氣控制及機械傳動進行研究，針對實訓教學活動進行了專門設計，包含了數控系統應用、PLC控制、變頻調速控制、傳感器檢測、伺服驅動控制、低壓電氣控制、機械傳動等技術，強化了學員對數控機床的安裝、接線、調試、故障診斷與維修等綜合能力，適合機電類相關專業的教學和培訓，也適合數控機床裝調維修工、銑工等工種的考核與鑒定。

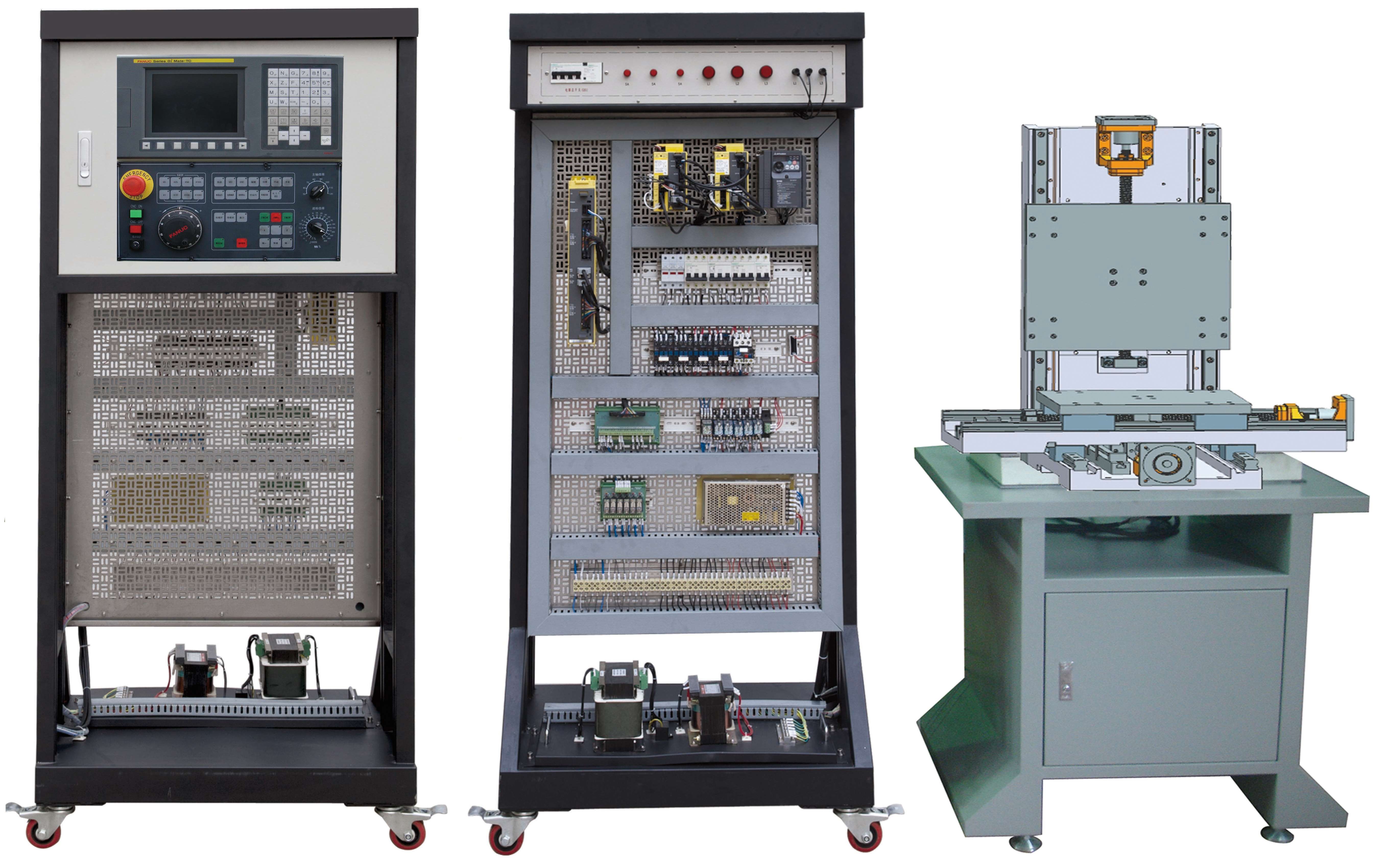

機床實訓柜正面 機床實訓柜反面 三坐標平臺
二、產品特點
1.產品依據數控機床裝調維修工職業及崗位的技能要求，結合數控機床維修技術領域的特點，能讓學員在較為真實的環境中進行訓練，以鍛煉學員的職業能力，提高職業素養。
2.產品結合目前國內數控系統的使用情況，以及數控教學和設備的現狀，提供了法那科數控系統，符合目前國內數控教學的現狀和特點，為數控教學和實操訓練提供支撐。
3.以實際工作任務為載體，根據工作任務開展過程中的特點劃分實施環節，分系統設計、電氣安裝與連接、機械裝配與調整、機電聯調與故障排除、機床精度檢測、機床試加工等幾個真實工作過程的職業實踐活動，再現典型數控機床電氣控制及機械傳動的學習領域情境，著重培養學員對數控機床的機械裝調、電器安裝接線、機電聯調、故障檢測與維修、數控機床維護等綜合能力。
4.與實際應用技術相結合，包含數控系統應用、PLC控制、變頻調速控制、傳感器檢測、伺服驅動控制、低壓電氣控制、機械傳動等技術，培訓學員對數控機床裝調的基本工具和量具的使用能力，強化學員對數控機床的安裝、接線、調試、故障診斷與維修等綜合能力。
三、技術性能
1．輸入電源：三相四線AC380V±10% 50Hz
2．裝置容量：＜2kVA
3．外形尺寸：800mm×600mm×1800mm（機床實訓柜）
四、產品結構和組成
1．系統由機床實訓柜、三坐標平臺等組成。
2．機床實訓柜采用鐵質亞光密紋噴塑結構，正面裝有數控系統和操作面板，背面為機床電氣柜，柜內器件布局與實際機床廠的模式一致。電氣柜內的電氣安裝板為不銹鋼網孔板，上面裝有變頻器、伺服驅動器、交流接觸器、繼電器、保險絲座、斷路器、開關電源、接線端子排和走線槽等；電氣柜底部還設有變壓器和接地端子等。
3．系統采用三相四線AC380V交流電源供電，并設有漏電保護器、指示燈指示和保險絲等，具有過載保護、短路保護和漏電保護裝置，在電壓異?；虺霈F(xiàn)短路情況時自動動作，保護人身和設備安全。
4．數控系統采用法那科主流數控系統，能滿足不同類型機床的實訓教學。
5．X、Y、Z軸由交流伺服電機驅動，運動方向上設有正負限位、參考點等開關，采用接近式傳感器；主軸由三相異步電機驅動，變頻調速控制。
6.X/Y/Z軸進給傳動系統由滾珠絲杠螺母副、圓形直線導軌副、軸承、軸承支座、電機支座和上拖板等組成，可進行滾珠絲杠的裝配與調整、直線導軌的裝配與調整、上拖板的裝配與調整等技能訓練。
五、實訓項目
1、了解數控系統結構與性能 ；
2、學習數控系統的安裝與連接；
3、學習數控系統的操作與編程；
4、學習數控系統基本參數的設置與調試；
5、學習數控系統進給軸參數設置與調試；
6、學習數控系統模擬主軸參數設置與調試；
7、學習數控系統的數據傳輸與備份；
8、培養PMC的編程與調試能力；
9、培養電氣識圖和電氣設計能力；
10、培養電氣元件的安裝與接線能力；
11、學習系統啟停控制電路的設計與接線；
12、學習各軸限位、回零等模塊控制電路的設計與接線；
13、學習βi系列數字伺服驅動單元控制電路的設計、連接與調試；
14、學習模擬主軸驅動單元變頻器控制電路的設計、連接與調試；
15、培養數控系統的故障診斷及維護維修能力。
六、系統配置
表1：基本配置
表2：配套工具清單（每套設備配置1套）
表3、耗材清單（每套設備配置3套）
關鍵詞： 數控車床 實訓設備 實訓裝置 教學儀器 教學設備 實驗設備 實訓臺 考核裝置 電工電子 實驗裝置 數控技術 實訓考核 技能實訓 數控系統 電氣控制 實訓鑒定 自控實訓 數控軟件 實驗系統 數控實訓 電氣技術 數控設備 數控銑床 高教設備 教學車床 職教設備 PLC控制 PLC技術 PLC實驗 變頻調速
LGSK-ZT02F型 數控銑床拆裝裝調維修實訓系統是專門為職業院校、技工學校、職業教育培訓機構研制的數控車床裝調維修技能實訓考核設備，根據機電類行業中數控機床維修技術的特點，并結合數控機床裝調維修工的技能鑒定要求，對數控機床電氣控制及機械傳動進行研究，針對實訓教學活動進行了專門設計，包含了數控系統應用、PLC控制、變頻調速控制、傳感器檢測、伺服驅動控制、低壓電氣控制、機械傳動等技術，強化了學員對數控機床的安裝、接線、調試、故障診斷與維修等綜合能力，適合機電類相關專業的教學和培訓，也適合數控機床裝調維修工、銑工等工種的考核與鑒定。
機床實訓柜正面 機床實訓柜反面 三坐標平臺
1.產品依據數控機床裝調維修工職業及崗位的技能要求，結合數控機床維修技術領域的特點，能讓學員在較為真實的環境中進行訓練，以鍛煉學員的職業能力，提高職業素養。
2.產品結合目前國內數控系統的使用情況，以及數控教學和設備的現狀，提供了法那科數控系統，符合目前國內數控教學的現狀和特點，為數控教學和實操訓練提供支撐。
3.以實際工作任務為載體，根據工作任務開展過程中的特點劃分實施環節，分系統設計、電氣安裝與連接、機械裝配與調整、機電聯調與故障排除、機床精度檢測、機床試加工等幾個真實工作過程的職業實踐活動，再現典型數控機床電氣控制及機械傳動的學習領域情境，著重培養學員對數控機床的機械裝調、電器安裝接線、機電聯調、故障檢測與維修、數控機床維護等綜合能力。
4.與實際應用技術相結合，包含數控系統應用、PLC控制、變頻調速控制、傳感器檢測、伺服驅動控制、低壓電氣控制、機械傳動等技術，培訓學員對數控機床裝調的基本工具和量具的使用能力，強化學員對數控機床的安裝、接線、調試、故障診斷與維修等綜合能力。
三、技術性能
1．輸入電源：三相四線AC380V±10% 50Hz
2．裝置容量：＜2kVA
3．外形尺寸：800mm×600mm×1800mm（機床實訓柜）
四、產品結構和組成
1．系統由機床實訓柜、三坐標平臺等組成。
2．機床實訓柜采用鐵質亞光密紋噴塑結構，正面裝有數控系統和操作面板，背面為機床電氣柜，柜內器件布局與實際機床廠的模式一致。電氣柜內的電氣安裝板為不銹鋼網孔板，上面裝有變頻器、伺服驅動器、交流接觸器、繼電器、保險絲座、斷路器、開關電源、接線端子排和走線槽等；電氣柜底部還設有變壓器和接地端子等。
3．系統采用三相四線AC380V交流電源供電，并設有漏電保護器、指示燈指示和保險絲等，具有過載保護、短路保護和漏電保護裝置，在電壓異?；虺霈F(xiàn)短路情況時自動動作，保護人身和設備安全。
4．數控系統采用法那科主流數控系統，能滿足不同類型機床的實訓教學。
5．X、Y、Z軸由交流伺服電機驅動，運動方向上設有正負限位、參考點等開關，采用接近式傳感器；主軸由三相異步電機驅動，變頻調速控制。
6.X/Y/Z軸進給傳動系統由滾珠絲杠螺母副、圓形直線導軌副、軸承、軸承支座、電機支座和上拖板等組成，可進行滾珠絲杠的裝配與調整、直線導軌的裝配與調整、上拖板的裝配與調整等技能訓練。
五、實訓項目
1、了解數控系統結構與性能 ；
2、學習數控系統的安裝與連接；
3、學習數控系統的操作與編程；
4、學習數控系統基本參數的設置與調試；
5、學習數控系統進給軸參數設置與調試；
6、學習數控系統模擬主軸參數設置與調試；
7、學習數控系統的數據傳輸與備份；
8、培養PMC的編程與調試能力；
9、培養電氣識圖和電氣設計能力；
10、培養電氣元件的安裝與接線能力；
11、學習系統啟停控制電路的設計與接線；
12、學習各軸限位、回零等模塊控制電路的設計與接線；
13、學習βi系列數字伺服驅動單元控制電路的設計、連接與調試；
14、學習模擬主軸驅動單元變頻器控制電路的設計、連接與調試；
15、培養數控系統的故障診斷及維護維修能力。
六、系統配置
表1：基本配置
| 序號 | 名 稱 | 主要部件、器件及規格 | 數量 | 備注 |
| 1 | 機床實訓柜 | 800mm×600mm×1800mm | 1套 | |
| 2 | 三坐標實訓平臺 | 600mm×700mm×1100mm | 1臺 | |
| 3 | 數控系統 | 法那科FANUC 0I MF | 1臺 | |
| 4 | 模擬面板 | 機床外圍輸入輸出信號 | 1套 | |
| 5 | 通訊接口 | 含以太網、RS232口 | 1套 | |
| 6 | 變頻器 | 0.75KW | 1臺 | 三菱 |
| 7 | 伺服驅動 | 發那科SVM20i | 3套 | |
| 8 | 伺服電機 | 發那科βis4/4000 | 2臺 | |
| 9 | 伺服電機 | 發那科βis4/4000B | 1臺 | |
| 10 | 電動刀架 | LD4-0620 | 1臺 | 宏達 |
| 11 | 電子手輪 | 手搖脈沖發生器 | 1只 | 恒特 |
| 12 | 光電編碼器 | J58S-10C-1024BZ-L5 | 1只 | 恒特 |
| 13 | 主軸電機 | JW7122-B3-750W | 1只 | |
| 14 | 傳動帶輪 | 同步輪、同步帶 | 1套 | |
| 18 | 電器元件 | 漏電保護器、斷路器、交流接觸器、繼電器、傳感器、連接線、滅弧器等 | 1套 | |
| 16 | 資料 | 數控系統配套 | 1套 | |
| 17 | 其它資料 | 設備使用手冊，電氣原理圖、PMC程序及配套資料光盤 | 1套 |
| 序號 | 名稱 | 主要部件、器件及規格 | 數量 |
| 1 | 剝線鉗 | DL2003 | 1只 |
| 2 | 斜口鉗 | DL2336 | 1只 |
| 3 | 壓線鉗 | DL-L6 | 1只 |
| 4 | 壓線鉗 | DL-L8 | 1只 |
| 5 | 尖嘴鉗 | DL22306 | 1只 |
| 6 | 剪刀 | 民用型 | 1只 |
| 7 | 萬用表 | VC890D | 1只 |
| 8 | 十字螺絲刀 | 3×50 | 1只 |
| 9 | 十字螺絲刀 | 6×80 | 1只 |
| 10 | 一字螺絲刀 | 3×75 | 1只 |
| 11 | 一字螺絲刀 | 6×80 | 1只 |
| 12 | 試電筆 | 氖管式 | 1只 |
| 序號 | 名稱 | 型號 | 數量 |
| 1 | 多芯軟銅線 | RV1.5mm黑 | 1卷 |
| 2 | 多芯軟銅線 | RV0.75mm黑 | 1卷 |
| 3 | 多芯軟銅線 | RV0.75mm紅 | 1卷 |
| 4 | 多芯軟銅線 | RV0.75mm藍 | 1卷 |
| 5 | 多芯軟銅線 | RV0.75mm白 | 1卷 |
| 6 | 接地線 | RV1.5mm黃綠線 | 10米 |
| 7 | 絕緣端子 | QE1008壓0.75線 | 1包 |
| 8 | 冷壓端子 | SV2-4壓2.5線 | 1包 |
| 9 | 冷壓端子 | SV1.25-4壓0.75線 | 1包 |
| 10 | 扎帶 | 150黑色 | 100條 |
| 11 | 號碼管 | φ3.5（空白） | 3米 |
| 12 | 號碼管 | φ5.5（空白） | 3米 |
