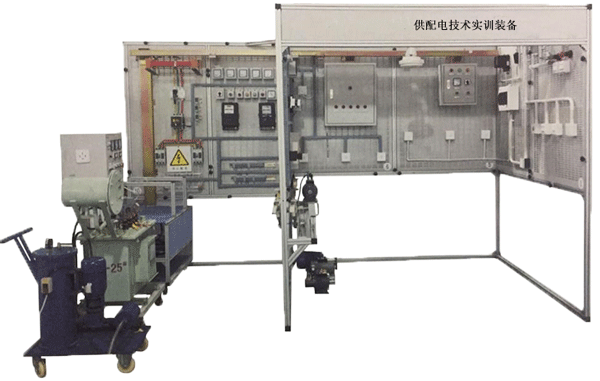

LGY-GP03型 供配電技術實訓裝備
品牌:理工偉業 咨詢電話:010-82827827 82827835
一、概述:
" 供配電技術實訓裝備"是根據職業教育培訓教材編寫《電氣設備安裝工》相關的技能培訓要求而研制的,可完成《電氣設備安裝工(初級)》、《電氣設備安裝工(中級)》的電氣動力設備安裝調試技能實訓,是各職業院校、技工學校、培訓中心等單位的對電氣設備安裝工技能培訓的理想設備,同時也是初級、中級電氣設備安裝工技能考核的鑒定設備。電氣動力設備安裝調試技能實訓裝置在結構上以建筑模型為基礎,由電纜敷設、低壓電纜終端的制作、小型配電箱安裝、線管布線、電動機的安裝等部分組成,各部分既可獨立實訓,也可組合成系統綜合實訓。
二、特點:
供配電技術實訓設備在結構上以建筑模型(包含了電纜敷設管道模擬、變壓器及配電室、二次接線及室內布線室等典型結構)為基礎,由電纜敷設、電力變壓器的安裝、10KV低壓電纜終端的制作、小型配電箱安裝、線管布線、電動機的安裝等部分組成,各部分既可獨立實訓,也可組合成系統綜合實訓。
1.電纜線路施工采用角鋼挑架真實模擬現場電纜施工,包括低壓電纜終端及中間接頭的制作
2.電力變壓器采用10kVA油浸式電力變壓器進行接線、安裝及核相測試等
3.隔離開關選用熔斷式隔離開關、斷路器采用工業斷路器,來模擬工業現場的安裝操作工藝。
三、技術性能:
1.輸入電壓:三相四線(或五線制)AC380V±10% 50Hz
2.工作環境:環境溫度范圍為-5℃~+40℃ 相對濕度<85%(25℃)海拔<4000m
3.裝置容量:<6kVA
4.外形尺寸:2400mm×2400mm×2000mm
