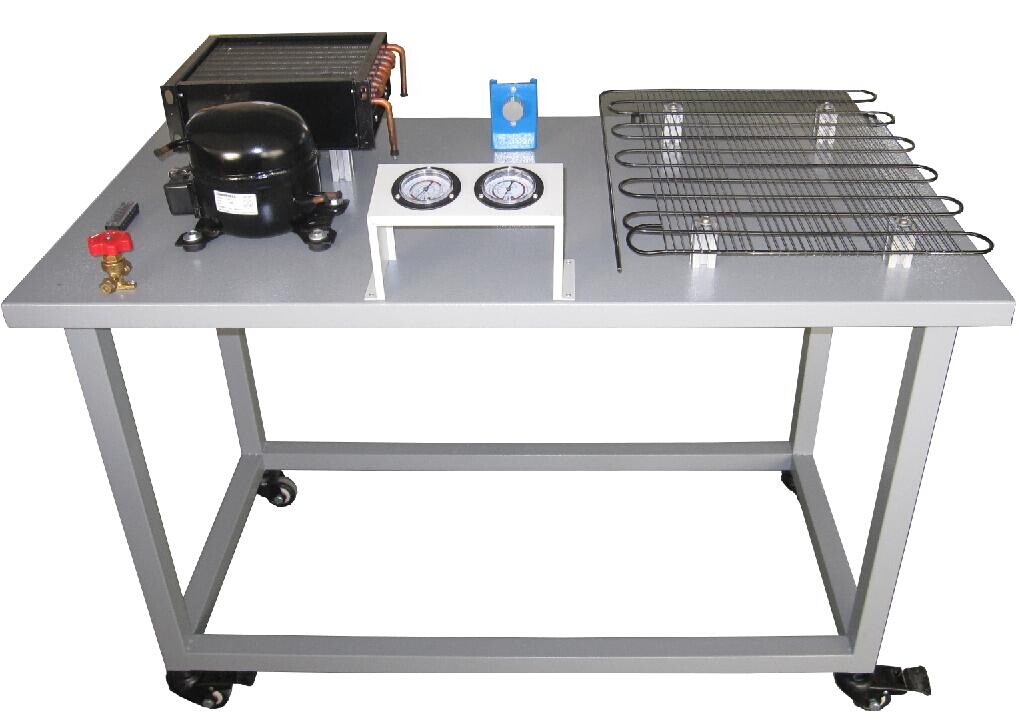

    LGZL-W02型 制冷管路維修基本技能實訓裝置主要以冰箱壓縮機、冷凝器、蒸發器、干燥過濾器等器件為實訓平臺，學生可運用各種實訓工具完成割管、彎管、擴管、焊接、加氟、檢漏等制冷管路實訓。適用于技工院校、職業學校作為制冷基本技能的實訓。 一、技術參數：
1、工作電源：單相三線 220V±5％ 50Hz
2、制冷劑：冰箱F-12
3、外形尺寸：1200×600×780mm
4、環境溫度：－10℃ ～40 ℃
5、相對濕度：<85%
6、設備重量：30Kg
二、配置清單：（單臺配置）：

序號	名稱	數量	性能描述
1	壓縮機	1臺	臥式
2	冰箱過濾器	1個	銅質、管狀
3	冰箱冷凝器	1個	鐵質噴塑、片式
4	冰箱蒸發器	1只	鋁質、管式
5	冰箱溫控器	1只	機械可調
6	高壓表	1只	指針式
7	低壓表	1只	指針式
8	視液鏡	2只	圓鏡直視、銅質外殼
9	銅管	1套	圓形
10	手閥	1只	銅質
11	實驗臺架	1臺	鋼木結構
12	實訓指導書	1套	與實訓臺配套

三、操作工具：（單臺配置）

序號	名;;稱	數量	性能描述
1	焊具	2只	便攜式
2	彎管器	1付	鋼質
3	擴口器	1付	鋼質
4	鋼管割刀	1把	鋼質
5	電鉻鐵	1把	內熱式
6	烙鐵架	1個	阻燃
7	剝線鉗	1把	多用
8	尖嘴鉗	1把	鋼質、絕緣
9	螺絲刀	2套	十字、一字各1把
10	真空泵	1臺	一個實驗室配一臺

四、操作實驗
1、管路距離的確定
2、割管
3、彎管
4、擴管
5、脹管
6、把管路安裝到對應部件的合理位置
7、完成對冰箱系統的保壓
8、檢漏
9、判斷冰箱壓縮機的繞組
10、完成冰箱系統的線路鋪設和連接
11、抽真空
12、電氣調試
13、工況的調整
