一、概 述

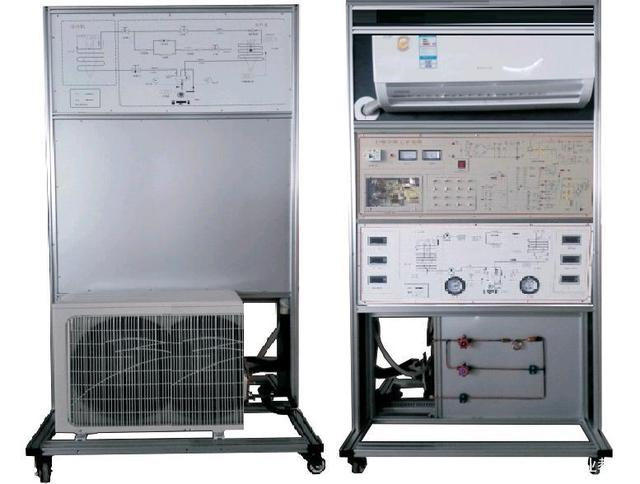

    LG-ZBX04A型 制冷空調裝置電氣實訓考核裝置是為大中專院校的制冷空調專業、各技能培訓及全國職業技能鑒定部門開發設計的，適用于“制冷原理及應用”、“制冷空調技術”、“制冷空調設備維修與操作”等教學實訓要求。該裝置集制冷系統、電氣控制系統、故障模擬系統為一體，布局合理、造型美觀大方。

二、特點
1、.整個系統真實完整, 與市場上的空調總體結構、性能基本相同。具有制冷、制熱、通風、除濕、溫度和風速選擇、定時及掃風控制、睡眠、自動等功能
2.、裝置直觀展示了空調的系統結構和工作原理，便于教學演示講解及學生對課本知識的理解掌握。配置的交流電壓表、交流電流表、溫度表、真空壓力表以及相應的信號指示燈，使整個變頻空調系統的實時工作狀態一目了然；主面板中間印有電氣控制系統原理圖，并設有相應測試點；，屏背面可觀察到整個制冷系統結構原理以及主要部件的實際物體，相應部件均有名稱標識；并設有視液鏡，可觀察制冷劑狀態
3、.本實訓裝置設有故障模擬功能，提供室外執行部件的接線區域，開設應用性的實訓項目，有較強的實訓性。有利于學生將理論應用于實際，并培養學生實際操作動手能力；有利于開展技能鑒定、考核工作
4.、設有電流型漏電保護裝置；并有熱保護器件，對壓縮機進行過熱、過載保護；實訓強電連接導線及插座采用手槍插式全封閉結構，使用方便、可靠、防觸電
三、技術參數
1、工作電源：AC220V 50Hz±5%（單向）
2、外形尺寸：1100×800×1800mm
3、整機功耗：1100W
4、適用電壓范圍：160V～253V
5、最大遙控距離8m，角度90度。
6、噪聲：內機37-44dB，外機是55-65dB。
7、環境溫度：-5℃—40℃
8、相對濕度：≤85%（25℃）
四、裝置的基本裝備
1、電源、儀表控制屏
控制屏為鋁合金結構，鋁質面板，為實訓提供交流電源、各種測試儀表及實訓器件等，具體功能如下：
（1）交流電源控制單元：?jiǎn)蜗嗳€(xiàn)制220V交流電源供電，交流電壓表2只 測量范圍０～250V，用于監測電網電壓，交流電流表2只測量范圍分別為０～10A，用于觀測系統啟動電流及監測系統正常工作電流，漏電保護器控制控制屏總電源，控制屏的供電由鑰匙開關控制
（2）制冷系統壓力檢測單元：提供4只真空壓力表，測量范圍分別為-0.1～0.9MPa、-0.1～1.5MPa、-0.1～3.5MPa，用于測量空調.
溫度檢測單元：提供三位半數字溫度表2只，用波段開關切換，顯示不同點的溫度變化情況
（3）電流型漏電保護裝置1套：對地漏電電流超過一定值，即跳閘切斷電源；設有熱保護器件，對壓縮機進行過熱、過載保護。
2、實訓臺
實訓桌為鋁合金雙層亞光密紋噴塑結構，、防水、耐磨高密度板,結構堅固，造形美觀大方；，桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實訓桌還設有四個萬向輪，便于移動和固定，有利于實訓室的布局。
3、故障
提供模擬空調與模擬多個故障打接線點，提供常見的空調電氣節電路連接，用來模擬系統的故障；設置類型有：電源電路、溫度傳感電路、驅動電路、壓縮機保護電路、室內風機調速電路等?？照{(diào)模擬故障開關量、模擬故障開關量，滿足多點故障設置要求。
4、設備在面板上安裝用制冷劑調節流量控制系統：：專門用于空調系統中節流的開度控制，可以替代熱力膨脹閥和毛細管，能達到良好的溫度和制冷劑流量的控制效果，并能起到良好的節能作用。能實現制冷劑流量的自動調節，達到快速制冷、精確控溫、節能等目的。具有可逆性，能實現制冷、制冷熱狀態下的流量自動控制。
（1）多點溫度檢測：控制器同時檢測系統的制冷蒸發器進口溫度、制熱蒸發器進口溫度和回氣管溫度。檢測的溫度可以手動查詢顯示，傳感器損壞時，顯示故障代碼。.
（2）控制對象：500P開度設定。
（3）控制參數可設置：控制器內所有與控制相關的溫度參數和時間參數都可以調整，以適應不同的機組或節流設備。
（4）溫度和開度可顯示查詢：控制器所有檢測到的溫度都可以被查詢開度也可以實時查詢顯示。
（5）手動調節功能：在機組開發和調試階段，可以通過控制器手動調整膨脹閥的開度，取得有效的試驗數據。手動模式下，按一次該鍵則膨脹閥開度減一。手動增加鍵在手動模式下，按一次該鍵則膨脹閥開度加一。
（6） 制冷自動調節：制冷運行時，如果對應壓縮機關閉，則電子膨脹閥保持當前開度值不變。
壓縮機啟動后， 閥控制器每隔 60S時間調整一次膨脹閥的開度，調節依據是△T（ T 回氣-T 制冷）
（7）設置查詢鍵：可查詢關鍵點管路路溫度，以方便設定調試溫度。
（8）數碼管顯示器：在線顯示膨脹閥開度、溫度以及故障代碼。
五、實訓項目
1、技工基本技能實訓
2、專用工具的基本操作
3、系統管件焊接
4、系統的檢漏
5、冷系統的抽真空與充注制冷劑R22
6、技能實訓（設計、安裝、調試及檢修
7、R型空調主控板電路原理
8、電器元件的測量及系統運行
9、R-23型空調器故障與分析
10、測與故障分析
11、電器元件的測量及系統運行
12、障與分析
13、模擬變壓器T的副邊N2開路，整機不工作
14、橋堆：模擬橋式整流橋環+12V無輸出，整機不工作
15、穩壓塊輸出：模擬7805穩壓塊壞+5V無輸出，整機不工作
16、模擬紅外接收管無電源輸入，不能遙控
17、溫度傳感器電阻：模擬室內環境溫度很高，可制冷不能制熱
18、P13腳：模擬IC1的P13無信號輸出
19、P12腳：模擬IC1的P12無信號輸出
20、RY4線圈：模擬繼電器RY4線圈壞，輔助不起作用
21、Y2線圈：模擬繼電器RY2線圈壞，室外風機不轉
22、RY7線圈：模擬繼電器RY7線圈壞，室內風機低速時風機不轉
23、Y6線圈：模擬繼電器RY6線圈壞，室內風機中速時風機不轉
24、模擬繼電器RY5線圈壞，室內風機高速時風機不轉.斷開繼電器RY1
25、膨脹數控閥門檢測不到制冷蒸發器進口溫度傳感器開路，制冷系統不工作
26、膨脹數控閥門檢測不到制熱蒸發器進口溫度傳感器， 制冷系統不工作
27、膨脹數控閥門檢測不到回氣管溫度傳感器 ，制冷系統不工作
19、膨脹數控閥門檢測不到電子膨脹閥接口，制冷系統不工作
29、膨脹數控閥門管道的連接后的調度
30、手動調節調試
31、自動控制調節
