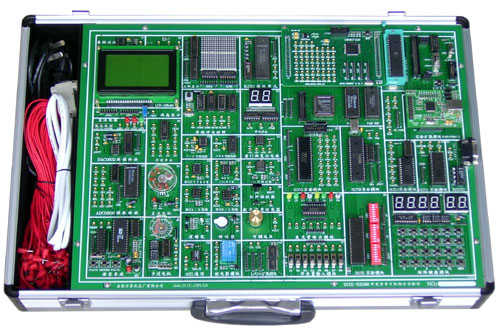

LG-5208K型新型單片機綜合實驗箱

品牌：理工偉業 咨詢電話：010-82827827 82827835

LG-5208K型新型單片機綜合實驗箱是《MCS-51單片機原理與接口》《單片機控制技術》《自動化控制》《C8051Fxxx高速SOC單片機原理及應用》《EDA》《VHDL硬件描述語言》《CPLD/FPGA應用基礎》等課程教學的*佳配套實驗設備，在傳統實驗項目的基礎上新增加了幾乎所有*實用、新穎的接口電路（如1 WIRE /I²C/SPI總線等）和通訊類接口實驗(如USB2.0通訊/TCP/IP網絡通訊/CAN總線/紅外線收發等)。不但可滿足各大專院校進行MCS-51、C8051F嵌入式單片機、CPLD/FPGA等課程的開放式實驗教學,也可以讓參加電子競賽的學生熟悉各種類型的接口芯片,做各種實時控制實驗,輕松面對電子競賽.也可以讓參加工作的電子工程師迅速成為高手。

一、主要特點

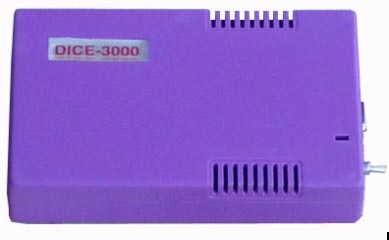

(1) 該實驗系統配置3000型高性能MCS-51硬件仿真器，64K數據空間、64K程序空間全部開放，不占用CPU資源，采用雙CPU模式，仿真CPU和用戶CPU獨立運行，上位仿真軟件支持匯編、C語言、PL/M語言?？蛇\行于WIN98/2000/NT/XP操作系統平臺。
(2) 實驗系統帶有ISP在線下載電路,學生在完成實驗后可脫離仿真機和PC機獨立運行學生自行設計的單片機系統。（可在線編程AT89S51/52/53系列單片機）

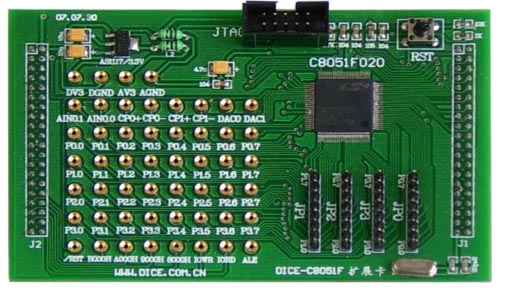

(3) 該實驗系統可擴展C8051F020嵌入式實驗開發模塊, 并配有DICE-EC5型USB高速通訊仿真器，通過4腳的JTAG接口可以進行非侵入式、全速的在線系統調試、仿真；集成開發環境支持Silicon Labs IDE和KEIL C軟件。(4) 該實驗系統可擴展CPLD/FPGA模塊,并配有相應的并口下載電路,輕松變成一臺EDA實驗開發平臺.
(4) 該實驗系統可擴展”數控式電子演示裝置”,該裝置是本公司的*產品,結合上位演示軟件和USB接口,可為該實驗系統擴展多達十五個生動、形象、復雜的實驗,其中大部分是閉環實驗,實驗踐性非常強.

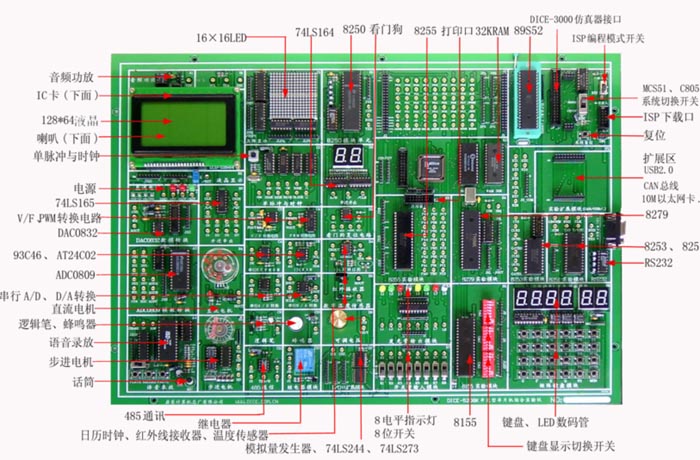

(5) 實驗電路單元盡可能獨立開放,如開放式鍵盤, 開放式顯示器,開放式串口等,為適應多種方式實驗提供可能。
(6) 附帶詳細的視頻教程，方便老師與學生更好地理解與使用儀器。
二、C8051F020單片機主要特點：
1、模擬外設:
(1)逐次逼近型(SAR)12位 ADC(ADC0)

●可編程轉換速率，*大100ksps

●可多達8 個外部輸入；可編程為單端輸入或差分輸入

●可編程放大器增益：16、8、4、2、1、0.5

●數據相關窗口中斷發生器

●內置溫度傳感器（±3°C）

(2)8 位 ADC(ADC1)

●可編程轉換速率，*大500ksps

●8 個外部輸入

●可編程放大器增益：4、2、1、0.5

(3)兩個12 位DAC

●可以同步輸出，用于產生無抖動波形

(4)兩個模擬比較器

●16個可編程回差電壓值

●可用于產生中斷或復位

(5)電壓基準

●內部基準（2.4V）

●外部部基準輸入

(6)精確的VDD 監視器和欠壓檢測器

●可通過MONEN引腳允許或禁止。

2、片內JTAG 調試和邊界掃描

●片內調試電路提供全速、非侵入式的在系統調試

●支持斷點、單步、觀察點、堆棧監視器；可以觀察/修改存儲器和寄存器

●符合IEEE1149.1 邊界掃描標準

3、高速8051 微控制器內核

●流水線指令結構；70%的指令的執行時間為一個或兩個系統時鐘周期

●速度可達25MIPS（時鐘頻率為25MHz 時）

●22 個矢量中斷源

4、存儲器

●4352 字節內部數據RAM（4K + 256）

●64K 字節FLASH 存儲器；可以在系統編程，扇區大小為512 字節

●外部64K 字節數據存儲器接口（可編程為復用方式或非復用方式）

5、數字外設

●8 個字節寬的端口I/O（C8051F020）所有口線均耐5V 電壓

●可同時使用的硬件SMBus(I2CTM 兼容)、SPITM及兩個UART 串口

●可編程的16 位計數器/定時器陣列，有5個捕捉/比較模塊

●5 個通用16 位計數器/定時器

●專用的看門狗（WDT）定時器；

6、時鐘源

●內部可編程振蕩器：2-16MHz

●外部振蕩器：晶體、RC、C、或外部時鐘

●實時時鐘(RTC)方式（用定時器3 或PCA）；

7、供電電壓（2.7V - 3.6V）

●典型工作電流：10mA @ 20MHz

●多種節電休眠和停機方式

三、實驗項目
(一)軟件實驗
（1）清零程序；
（2）拆字程序；
（3）拼字程序；
（4）數據區傳送子程序；
（5）數據排序實驗；
（6）查找相同數據個數；
（7）無符號雙字節快速乘法子程序；
（8）多分支程序；
（9）脈沖計數實驗；
（10）電腦時鐘實驗。
(二)硬件實驗

P1口亮燈實驗；
（2）P1口轉彎燈實驗；
（3）P3.3口輸入，P1口輸出實驗；
（4）工業順序控制實驗；
（5）8255 A、B、C口輸出方波實驗；
（6）8255 PA口控制PB口；
（7）8255控制交通燈；

（8）簡單I/O擴展實驗；

（9）A/D0809轉換實驗；

（10）D/A0832轉換實驗；
（11）8279鍵盤顯示實驗；
*（12）通用打印機實驗；
*（13）微型打印機打印字符、曲線、漢字實驗；
*（14）日歷時鐘DS12887控制實驗；
（15）I2C儲存卡讀寫實驗；
（16）語音芯片ISD1730控制實驗（錄音）；
（17）語音芯片ISD1730控制實驗（放音）；
（18）繼電器控制實驗；
（19）步進電機控制；
（20）8253方波實驗；
（21）小直流電機調速實驗；
（22）16*16 LED點陣顯示實驗；
（23）128*64 LCD液晶顯示實驗；
（24）8250可編程異步通訊接口實驗（自發自收）；
（25）8251可編程通訊接口實驗（與PC機）；
（26）單片機RS232/485串行發送實驗（雙機通訊）；
（27）單片機RS232/485串行接收實驗（雙機通訊）；

（28）單片機通過RS232/485與PC機通訊實驗

(三)新型實用接口實驗；

*（29）CAN總線通訊接口實驗
*（30）以太網TCP/IP協議接口實驗；
* (31）USB2.0通訊接口實驗。
（32) DS18B20單總線溫度測量實驗
（33）紅外線遙控收發實驗
（34）TLC549串行A/D轉換實驗
（35）TLC5615 10位D/A串行轉換實驗
（36）PCF8563 I²C日歷時鐘實驗

（37）MAX813看門狗實驗

（38）V/F轉換電路

（39）93C46串行EEPROM讀寫實驗

（40）AT24C02讀寫實驗

（41）PWM轉換實驗

（42）串并轉換實驗（74LS164）

（43）并串轉換實驗（74LS165）

（44）電子音樂實驗

（45）8155實驗
