電子電路技術綜合實訓臺主要依托《電工技術》、《電路分析》、《模擬電子技術》、《數字電子技術》、《電工電子技術》、《電力拖動控制線路》等理論課程開設實踐項目。通過實驗使學生掌握有關電工方面的知識，并初步訓練學生對儀器的使用和調試的能力。

一、基本功能：

1、電子電路技術綜合實訓設備可完成"電路基礎""電路原理""數字電路""模擬電路""電機拖動"等課程開設的實訓項目，也可擴展"可編控制器"、"自動控制"課程開設的相關實訓。
2、平臺配套測量?jī)x表精度高，采用數字化、智能化及人機對話模式，各種儀表均有可靠的保護功能。
3、平臺操作面板采用鋁制面板，面板厚度2mm，文字符號采用現代彩色噴描技術處理，面板標識清晰，鋁面板顏色和實驗臺顏色一致。
4、整體采用模塊化結構形式，電源和儀器儀表全部采用獨立掛箱式結構，各實驗?zāi)K任務明確，方便學校根據自身的教學要求，選擇不同的實驗配置，易于后期擴展升級。實驗?zāi)K之間的工作電源用短接導線連接，既接通各模塊電源，又使各模塊連成一體。
5、平臺裝有電壓型漏電保護裝置，若有漏電現象，即產生告警信號并切斷總電源，確保實驗進程安全；裝有一套電流型漏電保護器，若有漏電現象，當漏電流超過一定值時，即切斷電源；各種電源及各種儀表均有可靠的保護功能。實驗連接線及插座采用不同的結構，使用安全、可靠、防觸電。

二、技術性能：

1、輸入電源：三相四線(或三相五線)AC380V±10% 50Hz
2、裝置容量：＜1.5kVA
3、外形尺寸：約1650mm×720mm×1540mm

三、實驗臺主要配置及功能：

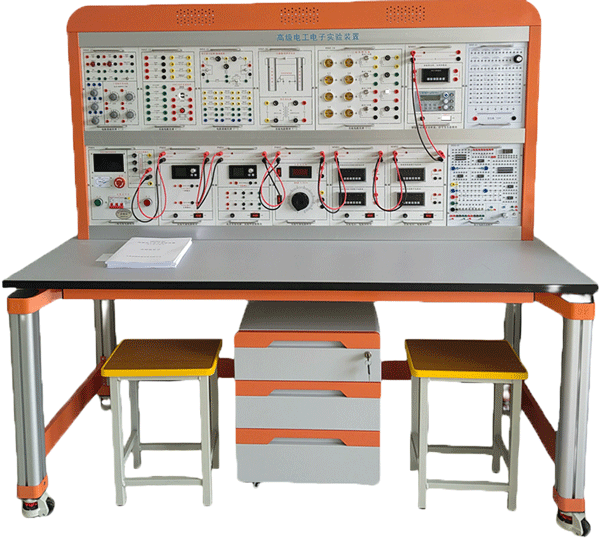

實驗平臺由實驗桌、實驗臺架、存儲柜、實驗掛箱組件、配件等組成。
