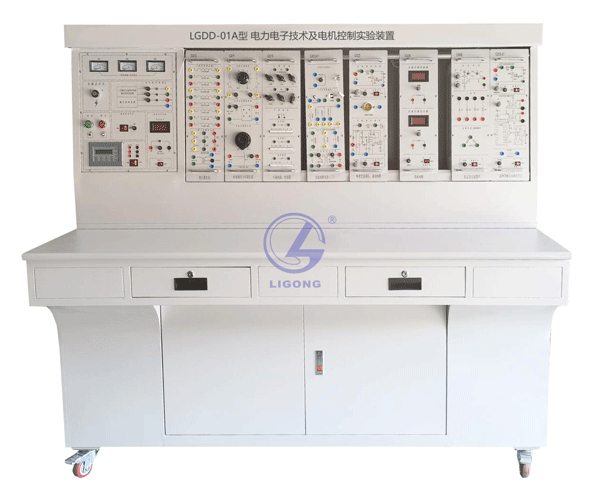

LGDD-01A型 電力電子技術及電機實驗裝置
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、特點
1、綜合性強：本裝置綜合了目前國內各類學校電力電子、半導體變流、交直流調速、交流變頻、電機控制、控制理論等實驗項目。
2、適應性強：能滿足各類學校相應課程的實驗教學，深度和廣度可根據需要作靈活調整，普及與提高可根據教學的進程作有機的結合，裝置采用積木式結構，更換便捷，如需要擴展功能或開發新實驗，只需添加部件即可，永不淘汰。
3、整套性強：從專用電源、電機及其它實驗部件到實驗連接專用導線配套齊全，配套部件的性能、規格等均密切結合實驗的需要進行配套。
4、直觀性強：各實驗掛件采用分隔結構形式，組件面板示意、圖線分明，各掛件任務明確，操作、維護方便。
5、科學性強：裝置占地面積少，節約實驗用房，減少基建投資；配套的小電機均經特殊設計，可模擬中小型電機的特性和參數；小電機耗電省，節約能源，實驗噪聲小，整齊美觀，改善實驗環境；實驗內容豐富，設計合理，除了加深理論知識外還可結合實際開設設計性實驗。
6、開放性強：控制屏供電采用三相隔離變壓器隔離，并設有電壓型漏電保護裝置和電流型漏電保護裝置，確保操作者的安全；各電源輸出均有監示及短路保護等功能，各測量?jī)x表均有可靠的保護功能，使用安全可靠；控制屏還設有定時器兼報警記錄儀，為學生實驗技能的考核提供一個統一的標準。由于整套裝置經過精心設計，加上可靠的元器件質量及可靠的工藝作為保障，產品性能優良，所有這些均為開放性實驗室，創造了條件。
7、先進性強：本裝置著重從新器件高度來考慮，在保留了晶閘管實驗的基礎上，加入了新器件的特性、新器件的驅動以及典型的新器件應用的大量現代電力電子技術實驗，讓學生對新器件有足夠的認識和了解，緊跟時代步伐。
二、適用范圍
LGDD-01型電力電子技術及電機控制實驗裝置涵蓋了各高等院校等所開設的“電力電子技術(或稱半導體變流技術)”、“直流調速”、“交流調速”、“電機控制”、“電力拖動自動控制系統”及“控制理論”等專業課程所要求的實驗項目。
三、技術性能
1、輸入電源: 三相四線(或三相五線 380V±10％ 50HZ)
2、工作環境: 溫度-10℃－+40℃ 相對濕度＜85％（25℃）海撥＜4000m
3、裝置容量：＜1.5KVA
4、外形尺寸：1700X700X1720（mm）
四、配置清單
|
序號 |
設備名稱 |
單位 |
數量 |
|
1 |
固定電機導軌、測速系統及智能數顯轉速表 |
件 |
1 |
|
2 |
三相可調電阻（每組900Ω*2/0.41A） |
件 |
1 |
|
3 |
三相晶閘管主電路 |
件 |
1 |
|
4 |
三相晶閘管觸發電路 |
件 |
1 |
|
5 |
單相晶閘管觸發電路 |
件 |
1 |
|
6 |
電機調速控制實驗（Ⅰ） |
件 |
1 |
|
7 |
電機調速控制電路（II） |
臺 |
1 |
|
8 |
直流斬波電路 |
件 |
1 |
|
9 |
給定及實驗器件 |
件 |
1 |
|
10 |
可調電阻，電容器 |
件 |
1 |
|
11 |
單相調壓與可調負載 |
件 |
1 |
|
12 |
變壓器實驗 |
件 |
1 |
|
13 |
功率器件驅動電路實驗箱 |
件 |
1 |
|
14 |
單相交直交變頻原理 |
件 |
1 |
|
15 |
雙閉環H橋DC/DC變換直流調速系統 |
件 |
1 |
|
16 |
三相異步電機變頻調速系統 |
件 |
1 |
|
17 |
單相交流調壓/調功電路 |
件 |
1 |
|
18 |
直流發電機 |
臺 |
1 |
|
19 |
直流他（并）勵電動機 |
臺 |
1 |
|
20 |
三相線繞式異步電動機 （220V，Y接法） |
臺 |
1 |
|
21 |
線繞式異步電機轉子專用箱 |
臺 |
1 |
|
22 |
高可靠護套結構實驗連接線及配件 |
套 |
1 |
|
23 |
實訓桌 |
套 |
1 |
|
24 |
電源控制屏 |
套 |
1 |
|
25 |
變頻器及配件 |
套 |
1 |
|
26 |
UPS不間斷電源 |
套 |
1 |
五、實驗項目
（一）電力電子技術（晶閘管部分）
（二） 電力電子技術（全控型器件特性部分）
（三） 電力電子技術（全控型器件典型線路部分）
（四） 直流調速實驗
（五） 交流調速實驗
