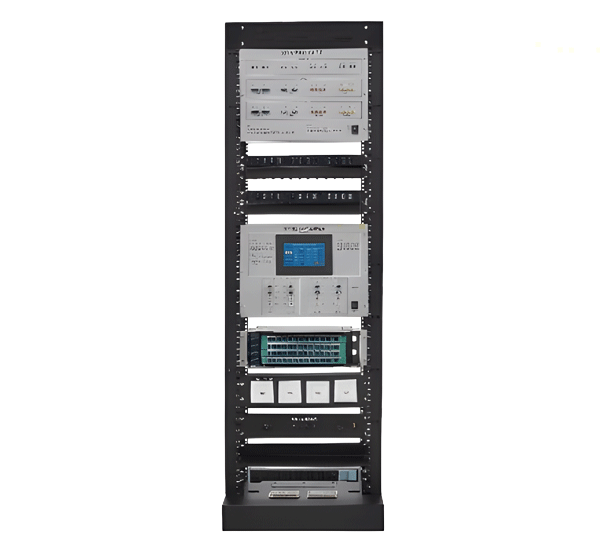

LG-BZH09型 光纜配線端接與測試實訓裝置
品牌:理工偉業 咨詢電話:010-82827827 82827835
一、產品配置
1、尺寸:長600mmx寬550mmx高1800mm。
2、重量:約65KG。
3、結構:設備為19英寸38U開放式機架結構;全鋼結構,采用1.5mm冷軋鋼板,噴塑處理,防火防靜電、落地安裝、立式操作;配置智能語音播放系統一套,可以自動播放語音解說詞,方便實訓教學。
4、實訓人數:可滿足2-4人/臺同時實訓。
二、產品特點
1、配置光纖配線端接實訓裝置,能夠同時搭建和測試16種復雜光纖鏈路,滿足學生光纖鏈路端接和測試實訓。
2、配置“7寸液晶光纖性能測試實訓裝置”1臺,面板設置光纖性能測試實訓區、光纖耦合器裝配實訓區和測試結果顯示區3個工作區域,共有7寸液晶彩色顯示觸摸屏1個,光纖耦合器4類12個。
3、光纖性能測試實訓裝置采用集成設計,包括控制系統主機(7寸彩色液晶電阻式觸摸屏)、光源輸出模塊、光功率采集模塊。
4、光纖性能測試實訓裝置光源輸出模塊:共4種接口模式,波長分別是650nm、1310nm、1490nm、1550nm。
5、光纖性能測試實訓裝置光功率采集模塊:共4個通道模式,分別是通道A、通道B、通道C、通道D。
6、光纖性能測試實訓裝置耦合器裝配區:共裝配2列SC、LC、FC和ST四種常用的光纖耦合器,能夠滿足SC-SC,SC-LC,SC-FC,SC-ST,LC-LC,LC-FC,LC-ST,F(xiàn)C-FC,F(xiàn)C-ST,ST-ST10種組合的光纖合器的配線。
7、可進行光纖通斷測試及損耗測試
8、掌握光纖接續和測試原理及技巧
