一、裝置功能

（1）了解并熟悉常用換熱器的構造、性能、特點。
（2）通過對換熱器的拆裝訓練，掌握換熱器的拆裝方法與步驟，熟悉常用工具的使用。
（3）掌握列管換熱器的規格、連接方法。
（4）能夠根據列管換熱器的結構圖安裝，并能夠進行試漏和拆卸。

二、外形尺寸

對象部分：3000×800×1600(長×寬×高mm)，304不銹鋼底座。
測控部分：開關盒集成于對象部分之上。
外配設備：無。

三、公用工程

水：裝置自帶貯水箱，實驗前用清潔水源灌注滿，實驗過程中可循環使用，實驗結束后排空即可。
電：電壓AC380V，功率4.4kW，三相四線制（三火線一零線）。每個實驗室需配置1~2個接地點（安全地及信號地）。
氣：無。

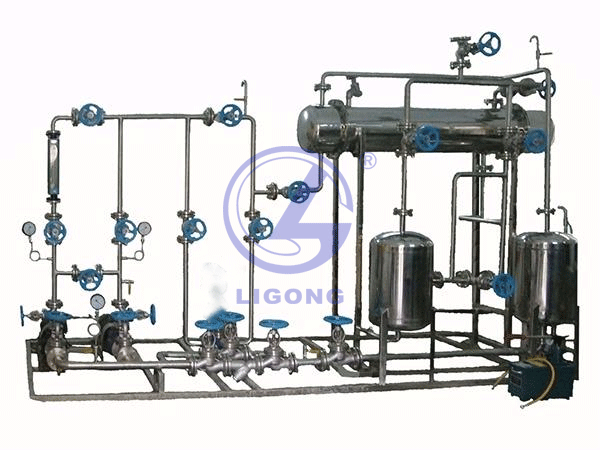

四、對象組成

1. 冷物料儲罐：SUS304，φ330×820mm。1 臺
2.列管換熱器：SUS304 換熱面積0.5㎡。 1 臺
3.離心泵 臥式連軸化工泵， 電機功率 2.2KW， 電壓 380V。1 臺
4.指針壓力表 1.6MPa 不銹鋼。 1 批
5. 浮子流量計 DN32 。1 批
6. 球閥 焊接球閥 DN15 。1 批
7. 閘閥 DN50。 1 批
8. Y 型過濾器 DN50。 1 批
9.壓力表根部閥 DN10。 1 批
10.截止閥 DN32。 1 批
11. 閘閥 DN32 。1 批
12. 單向閥 DN32。 1 批
13. 安全閥 DN25。 1 批
14. 8字盲板 DN32 1 批
15. 法蘭 DN50 PN16 PLRF 若干。 片
16. 法蘭 DN32 PN16 PLRF 若干 片
17. 墊片 聚四氟乙烯墊片，與法蘭配套 若干。 個
18.手動試壓泵 ： SB-1.6 。1 臺
19. 配套工具    ：活動扳手 10″ 1 個，活動扳手 12″ 1 個，呆扳手
19～22 1 個，呆扳手 22～24 1 個。1 套
20.工具臺：長1200mm×寬 750mm×高 900mm    。1 臺
21.電氣組成： 電源插頭，1 個；4P 空氣開關，1 個開關盒 1 套
22.提供設備流程圖；詳細配置清單照片。

五、拆裝工具及檢漏設備
